商品説明

▼ 商品説明の続きを見る ▼

カラーラインアップ
色名(略号)		マンセル参考値(当社測定)	※注意	チェックランプ付き及びガイド・チェックランプ付きスイッチは、過電流保護素子を内蔵しています。容量以上の負荷を接続すると、通貨電流保護素子が溶断し使用不能となります。
	ピュアホワイト(PW)	5.6Y 9.0/0.5
	ソリッドグレー(SG)	4.0PB 4.3/0.2
	ソフトブラック(SB)	1.7P 2.5/0.2

KAGラインアップ開口寸法（単位：mm ）
はさみ金具を使用する施工
【適用はさみ金具】・BHP-18(壁厚6～18mm対応)

直付けの施工

【適用取付ねじ】
・呼び径φ3.5～φ4：タッピンねじ
・呼び径φ3.5～φ4.1：木ねじ
（取付枠ねじ穴の外でとめてください。）

※取付枠のねじ穴は、上下にオフセットしています。
※石膏ボードなど、ねじの効かない場所への取り付けはしないでください。取付面が破損したり、器具が脱落するおそれがあります。

◆安全上のご注意◆はメーカーのホームページでご確認ください。

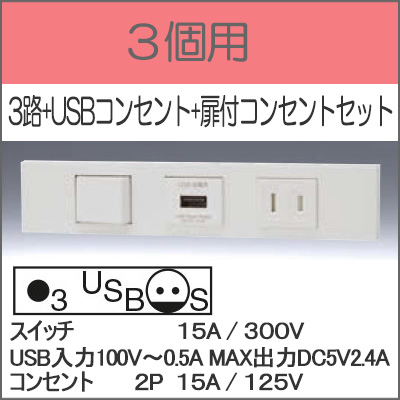

◆3個用　【 3路+USBコンセント+扉付コンセントセット】

品番	KAG-3584	寸法図 (単位：mm）
カラー	ピュアホワイト(PW)	※実際の商品の寸法図は中央がUSBコンセント、右が扉付コンセントになります。
【スイッチ】　15A / 300V 【USB入力】 100V～0.5A MAX 【出力】 DC5V2.4A 【コンセント】 2P 15A/125V

※KAGラインアップのセット品には、取付枠・プレート・はさみ金具が付属しております。

◆3個用　商品一覧

種別		色	品番	種別		色	品番
	3路コンセントセット(3口)	PW	KAG-3500		スペース + スペース + 3路スイッチセット	PW	KAG-3557
		SG	KAG-3501			SG	KAG-3558
		SB	KAG-3502			SB	KAG-3559
	3路ガイドスイッチセット(3口)	PW	KAG-3503		3路 + 3路 + スペースセット	PW	KAG-3560
		SG	KAG-3504			SG	KAG-3561
		SB	KAG-3505			SB	KAG-3562
	3路スイッチ + 3路スイッチ + コンセントセット	PW	KAG-3506		スペース + 3路 + 3路セット	PW	KAG-3563
		SG	KAG-3507			SG	KAG-3564
		SB	KAG-3508			SB	KAG-3565
	3路スイッチ + 3路スイッチ + 接地コンセントセット	PW	KAG-3509		3路 + スペース + 3路セット	PW	KAG-3566
		SG	KAG-3510			SG	KAG-3567
		SB	KAG-3511			SB	KAG-3568
	3路ガイド + 3路ガイド + コンセントセット	PW	KAG-3512		スペース + 3路 + スペースセット	PW	KAG-3569
		SG	KAG-3513			SG	KAG-3570
		SB	KAG-3514			SB	KAG-3571
	3路ガイド + 3路ガイド + 接地コンセントセット	PW	KAG-3515		4路 + 4路 + スイッチセット	PW	KAG-3572
		SG	KAG-3516			SG	KAG-3573
		SB	KAG-3517			SB	KAG-3574
	3路スイッチ + コンセント + 3路スイッチセット	PW	KAG-3518		3路 + USBコンセント + コンセントセット	PW	KAG-3578
		SG	KAG-3519			SG	KAG-3579
		SB	KAG-3520			SB	KAG-3580
	3路スイッチ + コンセント + コンセントセット	PW	KAG-3542		3路 + USBコンセント + 接地コンセントセット	PW	KAG-3581
		SG	KAG-3543			SG	KAG-3582
		SB	KAG-3544			SB	KAG-3583
	コンセント + コンセント + 3路スイッチセット	PW	KAG-3545		3路 + USBコンセント + 扉付コンセントセット	PW	KAG-3584
		SG	KAG-3546			SG	KAG-3585
		SB	KAG-3547			SB	KAG-3586
	3路 + 扉付コンセント + 扉付コンセントセット	PW	KAG-3548		USBコンセント + USBコンセント(Type-C) + 接地コンセントセット	PW	KAG-3587
		SG	KAG-3549			SG	KAG-3588
		SB	KAG-3550			SB	KAG-3589
	扉付コンセント + 扉付コンセント + 3路コンセントセット	PW	KAG-3551		3路 + USBコンセント(Type-C) + コンセントセット	PW	KAG-3590
		SG	KAG-3552			SG	KAG-3591
		SB	KAG-3553			SB	KAG-3592
	3路スイッチ + スペース + スペースセット	PW	KAG-3554
		SG	KAG-3555
		SB	KAG-3556
