カラーラインアップ
色名(略号)		マンセル参考値(当社測定)	※注意	チェックランプ付き及びガイド・チェックランプ付きスイッチは、過電流保護素子を内蔵しています。容量以上の負荷を接続すると、通貨電流保護素子が溶断し使用不能となります。
	ピュアホワイト(PW)	5.6Y 9.0/0.5
	ソリッドグレー(SG)	4.0PB 4.3/0.2
	ソフトブラック(SB)	1.7P 2.5/0.2

KAGラインアップ開口寸法（単位：mm ）
はさみ金具を使用する施工
【適用はさみ金具】・BHP-18(壁厚6～18mm対応)

直付けの施工

【適用取付ねじ】
・呼び径φ3.5～φ4：タッピンねじ
・呼び径φ3.5～φ4.1：木ねじ
（取付枠ねじ穴の外でとめてください。）

※取付枠のねじ穴は、上下にオフセットしています。
※石膏ボードなど、ねじの効かない場所への取り付けはしないでください。取付面が破損したり、器具が脱落するおそれがあります。

◆安全上のご注意◆はメーカーのホームページでご確認ください。

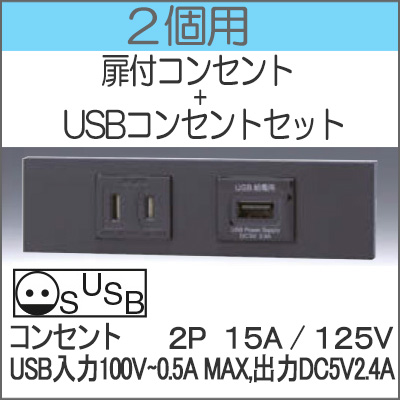

◆2個用　【扉付コンセント+USBコンセントセット】

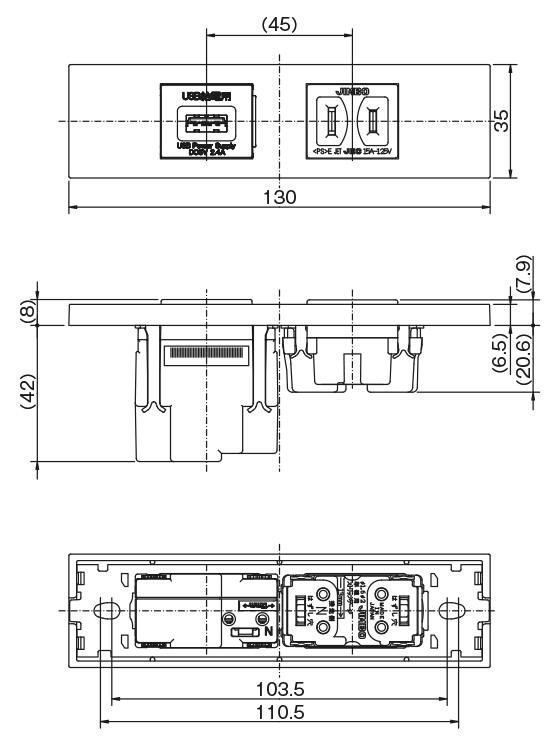

品番	KAG-2619	寸法図 (単位：mm）
カラー	ソフトブラック(SB)	※USBコンセント/扉付コンセントは左右逆の配置となります。
【コンセント】2P 15A/125V 【USB入力】100V～0.5A MAX 【出力】DC5V2.4A

※KAGラインアップのセット品には、取付枠・プレート・はさみ金具が付属しております。

◆2個用　商品一覧

種別		色	品番	種別		色	品番
	コンセントセット(2口)	PW	KAG-2500		3路ガイドランプ付き + 3路ガイド・チェックランプ付きスイッチセット	PW	KAG-2554
		SG	KAG-2501			SG	KAG-2555
		SB	KAG-2502			SB	KAG-2556
	3路スイッチセット(2口)	PW	KAG-2503		3路スイッチ扉付きコンセントセット	PW	KAG-2557
		SG	KAG-2504			SG	KAG-2558
		SB	KAG-2505			SB	KAG-2559
	4路+4路スイッチセット	PW	KAG-2506		扉付きコンセント + 3路スイッチセット	PW	KAG-2560
		SG	KAG-2507			SG	KAG-2561
		SB	KAG-2508			SB	KAG-2562
	接地コンセントセット (2口)	PW	KAG-2509		3路スイッチセット + スペース	PW	KAG-2587
		SG	KAG-2510			SG	KAG-2588
		SB	KAG-2511			SB	KAG-2589
	3路スイッチ + コンセントセット	PW	KAG-2512		スペース + 3路スイッチセット	PW	KAG-2590
		SG	KAG-2513			SG	KAG-2591
		SB	KAG-2514			SB	KAG-2592
	コンセント + 3路スイッチセット	PW	KAG-2515		USBコンセント + コンセントセット	PW	KAG-2602
		SG	KAG-2516			SG	KAG-2603
		SB	KAG-2517			SB	KAG-2604
	4路スイッチ + コンセントセット	PW	KAG-2518		コンセント + USBコンセントセット	PW	KAG-2605
		SG	KAG-2519			SG	KAG-2606
		SB	KAG-2520			SB	KAG-2607
	コンセント + 4路スイッチセット	PW	KAG-2521		USBコンセント + 接地コンセントセット	PW	KAG-2608
		SG	KAG-2522			SG	KAG-2609
		SB	KAG-2523			SB	KAG-2610
	3路スイッチ + 接地コンセントセット	PW	KAG-2524		接地コンセント + USBコンセントセット	PW	KAG-2611
		SG	KAG-2525			SG	KAG-2612
		SB	KAG-2526			SB	KAG-2613
	接地コンセント + 3路スイッチセット	PW	KAG-2527		USBコンセント + 扉付きコンセントセット	PW	KAG-2614
		SG	KAG-2528			SG	KAG-2615
		SB	KAG-2529			SB	KAG-2616
	4路スイッチ + 接地コンセントセット	PW	KAG-2530		扉付コンセント + USBコンセントセット	PW	KAG-2617
		SG	KAG-2531			SG	KAG-2618
		SB	KAG-2532			SB	KAG-2619
	接地コンセント + 4路スイッチセット	PW	KAG-2533		USBコンセント(Type-C) + コンセントセット	PW	KAG-2620
		SG	KAG-2534			SG	KAG-2621
		SB	KAG-2535			SB	KAG-2622
	3路ガイドランプ付きスイッチセット(2口)	PW	KAG-2536		コンセント + USBコンセント(Type-C)セット	PW	KAG-2623
		SG	KAG-2537			SG	KAG-2624
		SB	KAG-2538			SB	KAG-2625
	3路ガイドランプ付きスイッチ + 接地コンセントセット	PW	KAG-2539		USBコンセント(Type-C) + 接地コンセントセット	PW	KAG-2626
		SG	KAG-2540			SG	KAG-2627
		SB	KAG-2541			SB	KAG-2628
	接地コンセント + 3路ガイドランプ付きスイッチセット	PW	KAG-2542		接地コンセント + USBコンセント(Type-C)セット	PW	KAG-2629
		SG	KAG-2543			SG	KAG-2630
		SB	KAG-2544			SB	KAG-2631
	3路 + 4路スイッチセット	PW	KAG-2545		USBコンセント(Type-C) + 扉付コンセントセット	PW	KAG-2632
		SG	KAG-2546			SG	KAG-2633
		SB	KAG-2547			SB	KAG-2634
	4路 + 3路スイッチセット	PW	KAG-2548		扉付コンセント + USBコンセント(Type-C)セット	PW	KAG-2635
		SG	KAG-2549			SG	KAG-2636
		SB	KAG-2550			SB	KAG-2637
	3路ガイドランプ付き + 3路チェックランプ付きスイッチセット	PW	KAG-2551
		SG	KAG-2552
		SB	KAG-2553
