商品説明

▼ 商品説明の続きを見る ▼

カラーラインアップ
色名(略号)		マンセル参考値(当社測定)	※注意	チェックランプ付き及びガイド・チェックランプ付きスイッチは、過電流保護素子を内蔵しています。容量以上の負荷を接続すると、通貨電流保護素子が溶断し使用不能となります。
	ピュアホワイト(PW)	5.6Y 9.0/0.5
	ソリッドグレー(SG)	4.0PB 4.3/0.2
	ソフトブラック(SB)	1.7P 2.5/0.2

KAGラインアップ開口寸法（単位：mm ）
はさみ金具を使用する施工
【適用はさみ金具】・BHP-18(壁厚6～18mm対応)

直付けの施工
【適用取付ねじ】・呼び径φ3.5～φ4：タッピンねじ・呼び径φ3.5～φ4.1：木ねじ（取付枠ねじ穴の外でとめてください。）

※取付枠のねじ穴は、上下にオフセットしています。 ※石膏ボードなど、ねじの効かない場所への取り付けはしないでください。取付面が破損したり、器具が脱落するおそれがあります。

◆安全上のご注意◆はメーカーのホームページでご確認ください。

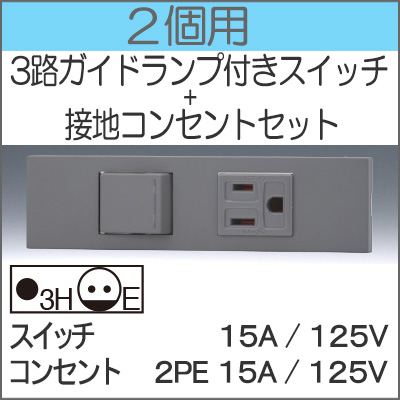

◆2個用　【 3路ガイドランプ付きスイッチ+接地コンセントセット】

品番	KAG-2540	寸法図 (単位：mm）
カラー	ソリッドグレー(SG)	※寸法図は下記品番の寸法図をご参考ください。【3路スイッチ】（KAG-2536）をご参考ください。【接地コンセント】（KAG-2509）をご参考ください。
【スイッチ】　15A / 125V 【コンセント】　2PE 15A / 125V

※KAGラインアップのセット品には、取付枠・プレート・はさみ金具が付属しております。

◆2個用　商品一覧

種別		色	品番	種別		色	品番
	コンセントセット(2口)	PW	KAG-2500		接地コンセント + 4路スイッチセット	PW	KAG-2533
		SG	KAG-2501			SG	KAG-2534
		SB	KAG-2502			SB	KAG-2535
	3路スイッチセット(2口)	PW	KAG-2503		3路ガイドランプ付きスイッチセット(2口)	PW	KAG-2536
		SG	KAG-2504			SG	KAG-2537
		SB	KAG-2505			SB	KAG-2538
	4路+4路スイッチセット	PW	KAG-2506		3路ガイドランプ付きスイッチ + 接地コンセントセット	PW	KAG-2539
		SG	KAG-2507			SG	KAG-2540
		SB	KAG-2508			SB	KAG-2541
	接地コンセントセット (2口)	PW	KAG-2509		接地コンセント + 3路ガイドランプ付きスイッチセット	PW	KAG-2542
		SG	KAG-2510			SG	KAG-2543
		SB	KAG-2511			SB	KAG-2544
	3路スイッチ + コンセントセット	PW	KAG-2512		3路+4路スイッチセット	PW	KAG-2545
		SG	KAG-2513			SG	KAG-2546
		SB	KAG-2514			SB	KAG-2547
	コンセント + 3路スイッチセット	PW	KAG-2515		4路+3路スイッチセット	PW	KAG-2548
		SG	KAG-2516			SG	KAG-2549
		SB	KAG-2517			SB	KAG-2550
	4路スイッチ + コンセントセット	PW	KAG-2518		3路ガイドランプ付き + 3路チェックランプ付きスイッチセット	PW	KAG-2551
		SG	KAG-2519			SG	KAG-2552
		SB	KAG-2520			SB	KAG-2553
	コンセント + 4路スイッチセット	PW	KAG-2521		3路ガイドランプ付き + 3路ガイド・チェックランプ付きスイッチセット	PW	KAG-2554
		SG	KAG-2522			SG	KAG-2555
		SB	KAG-2523			SB	KAG-2556
	3路スイッチ + 接地コンセントセット	PW	KAG-2524		3路スイッチ + 扉付きコンセントセット	PW	KAG-2557
		SG	KAG-2525			SG	KAG-2558
		SB	KAG-2526			SB	KAG-2559
	接地コンセント + 3路スイッチセット	PW	KAG-2527		扉付きコンセント + 3路スイッチセット	PW	KAG-2560
		SG	KAG-2528			SG	KAG-2561
		SB	KAG-2529			SB	KAG-2562
	4路スイッチ + 接地コンセントセット	PW	KAG-2530
		SG	KAG-2531
		SB	KAG-2532
