操作性
| 充電ケーブルのプラグ※接続がしやすくなりました。 抜け止め・引掛タイプのように回転させなくても、挿入するだけでロックできます。 |
 |
| ●片手だけでもプラグの抜き差しができるよう配慮しております。 ※注）専用の[EV・PHEV充電用]電源プラグ以外のプラグを使用する場合ロック機能は働きません。 ※毎日のご使用を考慮し、90～120cmの高さに設置することをおすすめします。 |
|
| 【EV充電用コンセントのロック機構】 |  |
| 電気自動車の充電ケーブルに求められる抜け防止機能としてコンセントカバーと（専用）電源プラグの突起部が引っかかりロックされる構造です。電源プラグをコンセントに差し込むだけで簡単に接続でき、操作性に優れています。 | |
注)電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。
耐久性
プラグの抜き差しの耐久性は、毎日の充電に求められる性能をもっています。公共用途としては、コンセントの使用頻度によりますが定期的な取り替え（メンテナンス）が必要となります。
デザイン性
住宅の外観に適したスマートなデザインを採用。ホワイトシルバー、シャンパンブロンズ、ホワイト、ブラックの4色を品揃えし、
住宅の壁面などの色彩に合わせたコーディネートが可能です。
屋外コンセント【IP44】相当
充電用コンセントに求められる「利便性」の向上を実現したEV・PHEV充電用屋外コンセント
| 種別 | 型番 | 色 | 定格 | 寸法図(単位：mm) |
| 15A・20A兼用 接地屋外コンセント (露出・埋込両用)  200V用 |
WK4322S | ホワイトシルバー | 20A 250V AC |  |
| WK4322Q | シャンパンブロンズ | |||
| WK4322W | ホワイト | |||
| WK4322B | ブラック | |||
| 接地屋外コンセント (露出・埋込両用)  100V用 |
WK4311S | ホワイトシルバー | 15A 125V AC | |
| WK4311Q | シャンパンブロンズ | |||
| WK4311W | ホワイト | |||
| WK4311B | ブラック |
※φ2.6電線をご使用で、電線余長収納ができない場合には、別売の配線スペーサをご使用ください。
| 配線スペーサ | EV・PHEV充電屋外コンセント用露出ボックス | |
| 【1コ用】 | 【スイッチ併設用】 | |
 |
 |
 |
| WK9805 | WK9801 | WK9802 |
| φ2.6電線をご使用で、電線余長収納ができない場合には、別売の配線スペーサをご使用ください。 | 上面・下面ノックアウト Φ27.1 背面ノックアウト Φ34.0 |
上面・下面ノックアウト Φ27.1 背面ノックアウト Φ34.0×2 |
■ 商品説明

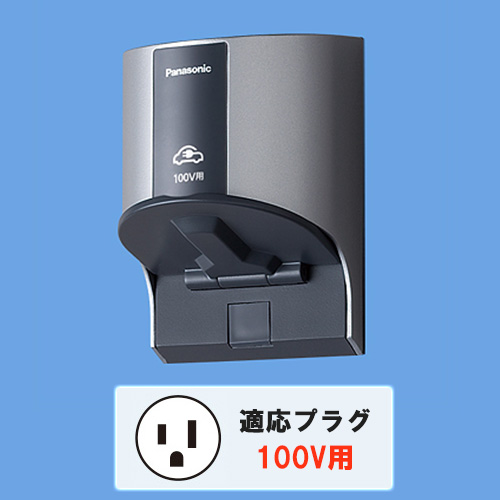

WK4311S 【パナソニック】EV・PHEV充電用 屋外コンセント #ホワイトシルバー （ 100V用 / 露出・埋込両用）
■ 商品仕様
| 製品名 | WK4311S 【パナソニック】EV・PHEV充電用 屋外コンセント #ホワイトシルバー （ 100V用 / 露出・埋込両用） |
|---|---|
| 型番 | WK4311S |
| メーカー | パナソニック株式会社 |
| プラグの接続方法 | ||||||||
 |
 |
 |
 |
|||||
| 普段はコンセントカバーが閉まった状態です。 | コンセントカバーを開く。 | コンセントカバーを開いたまま（専用）電源プラグを挿入します。 | コンセントカバーを離すとプラグにロックがかかります。 | |||||
| 注)電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。 | ||||||||
| EV充電用コンセント適用プラグについて | |||
| 当社のEV充電用コンセントは、日本配線システム工業会規格JWDS-0033に準拠した電源プラグに対応しています。 EV・PHEVの充電には専用電源プラグをご使用ください。 |  |
||
| 注) [EV・PHEV充電用]電源プラグ以外のプラグを使用する場合、通電は可能ですがロック機能は働きません。
また、次のプラグについては、使用できませんのでご注意ください。 |
|||
 |
|||
| ※2017年発売のプリウスPHVを、車両に付属の充電ケーブルで充電する場合で、電源プラグを100V用にしたときは、通電は可能ですがロック機能は働きません。
※充電ケーブルのコントロールユニットは、コンセントや電源プラグへの負荷を軽減するためにフック等に引っ掛けて使用してください。 |
|||
