◆KAGラインアップ 家具・機器用 コンセント/スイッチセット
家具や住宅設備など機器用のラインアップです。
ガイドランプ(緑色の表示灯)や、 チェックランプ(黄色の通電表示灯)が付いている 組み合わせも取り揃えております。 |
カラーラインアップ | ||||
色名(略号) | マンセル参考値(当社測定) | ※注意 | チェックランプ付き及びガイド・チェックランプ付きスイッチは、過電流保護素子を内蔵しています。容量以上の負荷を接続すると、通貨電流保護素子が溶断し使用不能となります。 | |
ピュアホワイト(PW) | 5.6Y 9.0/0.5 | |||
ソリッドグレー(SG) | 4.0PB 4.3/0.2 | |||
ソフトブラック(SB) | 1.7P 2.5/0.2 |
KAGラインアップ開口寸法( 単位:mm ) | ||||
はさみ金具を使用する施工 | ||||
【適用はさみ金具】 ・BHP-18(壁厚6~18mm対応) | ||||
直付けの施工 | |
【適用取付ねじ】 ・呼び径φ3.5~φ4:タッピンねじ ・呼び径φ3.5~φ4.1:木ねじ (取付枠ねじ穴の外でとめてください。) | |
※取付枠のねじ穴は、上下にオフセットしています。 ※石膏ボードなど、ねじの効かない場所への取り付けはしないでください。取付面が破損したり、器具が脱落するおそれがあります。 |
◆安全上のご注意◆はメーカーのホームページでご確認ください。

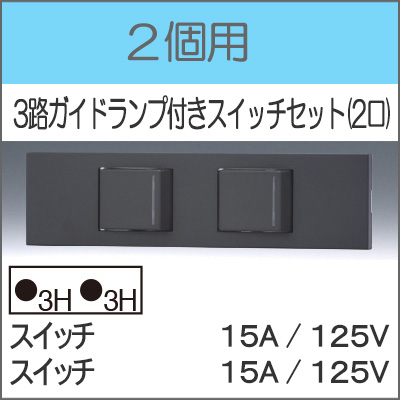

◆2個用 【 3路ガイドランプ付きスイッチセット(2口) 】
品番 | KAG-2538 | 寸法図 (単位:mm) | |
カラー | ソフトブラック(SB) | ||
【スイッチ】 15A / 125V 【スイッチ】 15A / 125V |
※KAGラインアップのセット品には、取付枠・プレート・はさみ金具が付属しております。
■ 商品説明
【JIMBO】NKシリーズ 2個用 ●3路ガイドランプ付きスイッチセット(2口) (色/SB)※受注品 KAG-2538
■ 商品仕様
製品名 | 【JIMBO】NKシリーズ 2個用 ●3路ガイドランプ付きスイッチセット(2口) (色/SB)※受注品 KAG-2538 |
---|---|
型番 | KAG-2538 |
メーカー | 神保電器株式会社 |
◆2個用 商品一覧
種別 | 色 | 品番 | 種別 | 色 | 品番 | ||
コンセントセット(2口) | PW | KAG-2500 | 接地コンセント + 4路スイッチセット |
PW | KAG-2533 | ||
SG | KAG-2501 | SG | KAG-2534 | ||||
SB | KAG-2502 | SB | KAG-2535 | ||||
3路スイッチセット(2口) | PW | KAG-2503 | 3路ガイドランプ付き スイッチセット(2口) |
PW | KAG-2536 | ||
SG | KAG-2504 | SG | KAG-2537 | ||||
SB | KAG-2505 | SB | KAG-2538 | ||||
4路+4路スイッチセット | PW | KAG-2506 | 3路ガイドランプ付きスイッチ + 接地コンセントセット |
PW | KAG-2539 | ||
SG | KAG-2507 | SG | KAG-2540 | ||||
SB | KAG-2508 | SB | KAG-2541 | ||||
接地コンセントセット (2口) |
PW | KAG-2509 | 接地コンセント + 3路ガイドランプ付きスイッチセット |
PW | KAG-2542 | ||
SG | KAG-2510 | SG | KAG-2543 | ||||
SB | KAG-2511 | SB | KAG-2544 | ||||
3路スイッチ + コンセントセット |
PW | KAG-2512 | 3路+4路スイッチセット | PW | KAG-2545 | ||
SG | KAG-2513 | SG | KAG-2546 | ||||
SB | KAG-2514 | SB | KAG-2547 | ||||
コンセント + 3路スイッチセット |
PW | KAG-2515 | 4路+3路スイッチセット | PW | KAG-2548 | ||
SG | KAG-2516 | SG | KAG-2549 | ||||
SB | KAG-2517 | SB | KAG-2550 | ||||
4路スイッチ + コンセントセット |
PW | KAG-2518 | 3路ガイドランプ付き + 3路チェックランプ付きスイッチセット |
PW | KAG-2551 | ||
SG | KAG-2519 | SG | KAG-2552 | ||||
SB | KAG-2520 | SB | KAG-2553 | ||||
コンセント + 4路スイッチセット |
PW | KAG-2521 | 3路ガイドランプ付き + 3路ガイド・チェックランプ付きスイッチセット |
PW | KAG-2554 | ||
SG | KAG-2522 | SG | KAG-2555 | ||||
SB | KAG-2523 | SB | KAG-2556 | ||||
3路スイッチ + 接地コンセントセット |
PW | KAG-2524 | 3路スイッチ + 扉付きコンセントセット |
PW | KAG-2557 | ||
SG | KAG-2525 | SG | KAG-2558 | ||||
SB | KAG-2526 | SB | KAG-2559 | ||||
接地コンセント + 3路スイッチセット |
PW | KAG-2527 | 扉付きコンセント + 3路スイッチセット |
PW | KAG-2560 | ||
SG | KAG-2528 | SG | KAG-2561 | ||||
SB | KAG-2529 | SB | KAG-2562 | ||||
4路スイッチ + 接地コンセントセット |
PW | KAG-2530 | |||||
SG | KAG-2531 | ||||||
SB | KAG-2532 |
