◆KAGラインアップ 家具・機器用 コンセント/スイッチセット
| 家具や住宅設備など機器用のラインアップです。
ガイドランプ(緑色の表示灯)や、 チェックランプ(黄色の通電表示灯)が付いている 組み合わせも取り揃えております。 |
 |
 |
| カラーラインアップ | ||||
| 色名(略号) | マンセル参考値(当社測定) | ※注意 | チェックランプ付き及びガイド・チェックランプ付きスイッチは、過電流保護素子を内蔵しています。容量以上の負荷を接続すると、通貨電流保護素子が溶断し使用不能となります。 | |
 |
ピュアホワイト(PW) | 5.6Y 9.0/0.5 | ||
 |
ソリッドグレー(SG) | 4.0PB 4.3/0.2 | ||
 |
ソフトブラック(SB) | 1.7P 2.5/0.2 | ||
| KAGラインアップ開口寸法（ 単位：mm ） | ||||
| はさみ金具を使用する施工 | ||||
| 【適用はさみ金具】 ・BHP-18(壁厚6～18mm対応) | ||||
 |
 |
 |
||
| 直付けの施工 | |
| 【適用取付ねじ】 ・呼び径φ3.5～φ4：タッピンねじ ・呼び径φ3.5～φ4.1：木ねじ （取付枠ねじ穴の外でとめてください。） | |
 |
|
| ※取付枠のねじ穴は、上下にオフセットしています。 ※石膏ボードなど、ねじの効かない場所への取り付けはしないでください。取付面が破損したり、器具が脱落するおそれがあります。 |
◆安全上のご注意◆はメーカーのホームページでご確認ください。

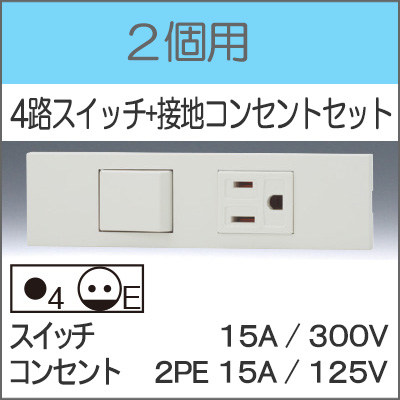

◆2個用 【 4路スイッチ+接地コンセントセット 】
 |
品番 | KAG-2530 | 寸法図 (単位：mm） |
| カラー | ピュアホワイト(PW) | ※寸法図は下記品番の寸法図をご参考ください。 【4路スイッチ】（KAG-2536）をご参考ください。 【接地コンセント】（KAG-2509）をご参考ください。 |
|
 【コンセント】 2P 15A / 125V 【スイッチ】 15A / 300V |
|||
※KAGラインアップのセット品には、取付枠・プレート・はさみ金具が付属しております。
■ 商品説明
【JIMBO】NKシリーズ 2個用 ●4路スイッチ+接地コンセントセット （色/PW）※受注品 KAG-2530
■ 商品仕様
| 製品名 | 【JIMBO】NKシリーズ 2個用 ●4路スイッチ+接地コンセントセット （色/PW）※受注品 KAG-2530 |
|---|---|
| 型番 | KAG-2530 |
| メーカー | 神保電器株式会社 |
◆2個用 商品一覧
| 種別 | 色 | 品番 | 種別 | 色 | 品番 | ||
 |
コンセントセット(2口) | PW | KAG-2500 |  |
接地コンセント + 4路スイッチセット |
PW | KAG-2533 |
 |
SG | KAG-2501 |  |
SG | KAG-2534 | ||
 |
SB | KAG-2502 |  |
SB | KAG-2535 | ||
 |
3路スイッチセット(2口) | PW | KAG-2503 |  |
3路ガイドランプ付き スイッチセット(2口) |
PW | KAG-2536 |
 |
SG | KAG-2504 |  |
SG | KAG-2537 | ||
 |
SB | KAG-2505 |  |
SB | KAG-2538 | ||
 |
4路+4路スイッチセット | PW | KAG-2506 |  |
3路ガイドランプ付きスイッチ + 接地コンセントセット |
PW | KAG-2539 |
 |
SG | KAG-2507 |  |
SG | KAG-2540 | ||
 |
SB | KAG-2508 |  |
SB | KAG-2541 | ||
 |
接地コンセントセット (2口) |
PW | KAG-2509 |  |
接地コンセント + 3路ガイドランプ付きスイッチセット |
PW | KAG-2542 |
 |
SG | KAG-2510 |  |
SG | KAG-2543 | ||
 |
SB | KAG-2511 |  |
SB | KAG-2544 | ||
 |
3路スイッチ + コンセントセット |
PW | KAG-2512 |  |
3路+4路スイッチセット | PW | KAG-2545 |
 |
SG | KAG-2513 |  |
SG | KAG-2546 | ||
 |
SB | KAG-2514 |  |
SB | KAG-2547 | ||
 |
コンセント + 3路スイッチセット |
PW | KAG-2515 |  |
4路+3路スイッチセット | PW | KAG-2548 |
 |
SG | KAG-2516 |  |
SG | KAG-2549 | ||
 |
SB | KAG-2517 |  |
SB | KAG-2550 | ||
 |
4路スイッチ + コンセントセット |
PW | KAG-2518 |  |
3路ガイドランプ付き + 3路チェックランプ付きスイッチセット |
PW | KAG-2551 |
 |
SG | KAG-2519 |  |
SG | KAG-2552 | ||
 |
SB | KAG-2520 |  |
SB | KAG-2553 | ||
 |
コンセント + 4路スイッチセット |
PW | KAG-2521 |  |
3路ガイドランプ付き + 3路ガイド・チェックランプ付きスイッチセット |
PW | KAG-2554 |
 |
SG | KAG-2522 |  |
SG | KAG-2555 | ||
 |
SB | KAG-2523 |  |
SB | KAG-2556 | ||
 |
3路スイッチ + 接地コンセントセット |
PW | KAG-2524 |  |
3路スイッチ + 扉付きコンセントセット |
PW | KAG-2557 |
 |
SG | KAG-2525 |  |
SG | KAG-2558 | ||
 |
SB | KAG-2526 |  |
SB | KAG-2559 | ||
 |
接地コンセント + 3路スイッチセット |
PW | KAG-2527 |  |
扉付きコンセント + 3路スイッチセット |
PW | KAG-2560 |
 |
SG | KAG-2528 |  |
SG | KAG-2561 | ||
 |
SB | KAG-2529 |  |
SB | KAG-2562 | ||
|
4路スイッチ + 接地コンセントセット |
PW | KAG-2530 | ||||
 |
SG | KAG-2531 | |||||
 |
SB | KAG-2532 | |||||
