◆KAGラインアップ 家具・機器用 コンセント/スイッチセット
家具や住宅設備など機器用のラインアップです。
ガイドランプ(緑色の表示灯)や、 チェックランプ(黄色の通電表示灯)が付いている 組み合わせも取り揃えております。 |
カラーラインアップ | ||||
色名(略号) | マンセル参考値(当社測定) | ※注意 | チェックランプ付き及びガイド・チェックランプ付きスイッチは、過電流保護素子を内蔵しています。容量以上の負荷を接続すると、通貨電流保護素子が溶断し使用不能となります。 | |
ピュアホワイト(PW) | 5.6Y 9.0/0.5 | |||
ソリッドグレー(SG) | 4.0PB 4.3/0.2 | |||
ソフトブラック(SB) | 1.7P 2.5/0.2 |
KAGラインアップ開口寸法( 単位:mm ) | ||||
はさみ金具を使用する施工 | ||||
【適用はさみ金具】 ・BHP-18(壁厚6~18mm対応) | ||||
直付けの施工 | |
【適用取付ねじ】 ・呼び径φ3.5~φ4:タッピンねじ ・呼び径φ3.5~φ4.1:木ねじ (取付枠ねじ穴の外でとめてください。) | |
※取付枠のねじ穴は、上下にオフセットしています。 ※石膏ボードなど、ねじの効かない場所への取り付けはしないでください。取付面が破損したり、器具が脱落するおそれがあります。 |
◆安全上のご注意◆はメーカーのホームページでご確認ください。

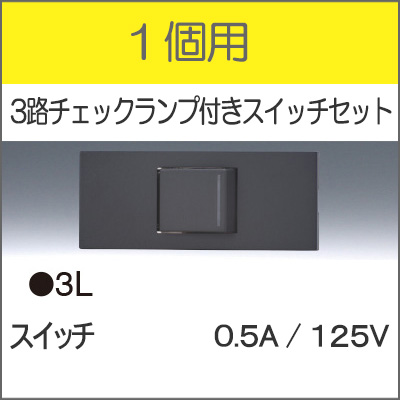

◆1個用 【 3路チェックランプ付きスイッチセット 】
品番 | KAG-1517 | 寸法図 (単位:mm) | |
カラー | ソフトブラック(SB) | ||
【スイッチ】 0.5A / 125V |
※KAGラインアップのセット品には、取付枠・プレート・はさみ金具が付属しております。
■ 商品説明
【JIMBO】NKシリーズ 1個用 ●3路チェックランプ付きスイッチセット (色/SB)※受注品 KAG-1517
■ 商品仕様
製品名 | 【JIMBO】NKシリーズ 1個用 ●3路チェックランプ付きスイッチセット (色/SB)※受注品 KAG-1517 |
---|---|
型番 | KAG-1517 |
メーカー | 神保電器株式会社 |
◆1個用 商品一覧
種別 | 色 | 品番 | 種別 | 色 | 品番 | ||
コンセントセット | PW | KAG-1500 | 3路ガイドランプ付き スイッチセット |
PW | KAG-1512 | ||
SG | KAG-1501 | SG | KAG-1513 | ||||
SB | KAG-1502 | SB | KAG-1514 | ||||
3路スイッチセット | PW | KAG-1503 | 3路チェックランプ付き スイッチセット |
PW | KAG-1515 | ||
SG | KAG-1504 | SG | KAG-1516 | ||||
SB | KAG-1505 | SB | KAG-1517 | ||||
4路スイッチセット | PW | KAG-1506 | 3路ガイド・チェックランプ付き スイッチセット |
PW | KAG-1518 | ||
SG | KAG-1507 | SG | KAG-1519 | ||||
SB | KAG-1508 | SB | KAG-1520 | ||||
接地コンセントセット | PW | KAG-1509 | |||||
SG | KAG-1510 | ||||||
SB | KAG-1511 |
