■【適合直流電源装置】
| 寸法/質量 | 高48×幅190×67.5mm/0.81kg | |||
| 入力側リード線長：650mm 黒(L) 白(N) 緑/黄(アース) 出力側リード線長：220mm 白(+) 黒(-) |
||||
| 取付ピッチ:173mm | ||||
| 定格(最大負荷時)出力DC24V | 入力電圧 | 周波数 | 入力電流 | 容量 |
| AC100V AC200V AC242V |
50/60Hz | 0.9A 0.45A 0.37A |
90VA | |
| 調光/非調光 | 非調光 | |||
| LEDモジュール入力電力 最大使用W数 |
50W | |||
最大使用W数はLEDモジュール入力電力(W)を使用します。
周囲温度は5℃～40℃の範囲でご使用してください。
【注意】R-EXシリーズの直流電源装置はELD2475F以外使用できません。
●直流電源装置の取扱説明書に従って使用してください。
■ 商品説明

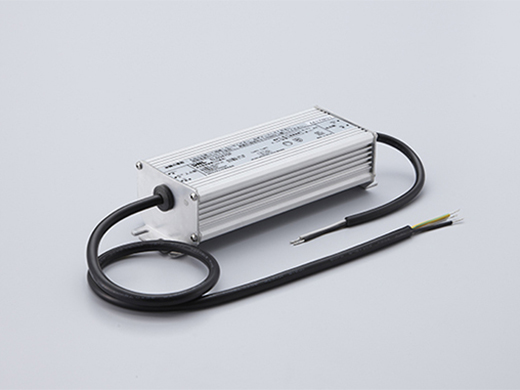

DNライティング 什器用・LEDミニレールスポットR-EX用 直流電源装置 ELD2475F
■ 商品仕様
| 製品名 | DNライティング 什器用・LEDミニレールスポットR-EX用 直流電源装置 ELD2475F |
|---|---|
| 型番 | ELD2475F |
| メーカー | DNライティング |
■直流電源装置
| 種別 | LEDモジュール 入力電力 最大使用W数 |
入力電圧 | 入力電流 | 販売価格(円) | |||
| 1灯用 | 非調光 | ELD2-2416P (※1) |
 |
14W | AC100V | 0.36A | 3,036 |
| 非調光 調光兼用 |
ELD2-2435FD (PWM調光3%〜100%) (※1) |
 |
28W | AC100V AC200V AC242V |
0.44A 0.22A 0.19A |
6,369 | |
| ELD2430HDB (位相調光1%〜100%) (※1)(※3) |
 |
24W | AC100V AC200V AC242V |
0.39A | 8,976 | ||
| 多灯用 | 非調光 | ELD2475F (※1) |
 |
52W | AC100V AC200V AC242V |
0.45A 0.37A |
10,626 |
| 非調光 調光兼用 |
ELD2-24240FD (PWM調光3%〜100%) (※2) |
 |
168W (144W) |
AC100V AC200V AC242V |
2.67A 1.31A 1.10A |
14,718 | |
| ELD24150FDD (DALI調光5%〜100%) (※2) |
 |
105W (90W) |
AC100V AC200V AC242V |
1.9A 0.90A 0.74A |
15,048 | ||
(※1) 周囲温度は5℃～40℃の範囲で使用してください。
(※2) 周囲温度は5℃～40℃の範囲で使用してください。ただし、天井裏など40℃近傍で使用する場合は( ）内の電力(W)で使用してください。
(※3) ELD2430HDB（位相調光）は、特性上調光下限でチラツキが発生する場合がありますが異常ではありません。
●LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。ご了承ください。
