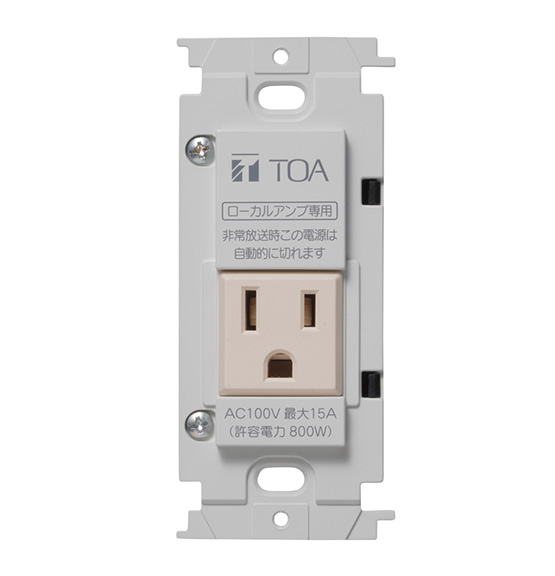

★電源カットリレー
非常用放送設備の制御電源により非常時にローカルアンプ専用の電源を遮断するコンパクトな電源制御器です。
３Ｐプラグに対応しているため、アースが必要な機器も接続が可能です。
ＡＣ電源線はスクリューレス端子台に差し込むだけで接続できます。
 |
 |
【 製品仕様 】
| 型式 | E-17P |
| 制御電源 | ＤＣ２４ Ｖ １０ ｍＡ（無極性） 非常用放送設備から供給 |
| コンセント用電源 | ＡＣ１００ Ｖ ５０／６０ Ｈｚ 電力容量：最大８００ Ｗ 電流容量：最大１５ Ａ |
| 制御方式 | 非常時ＤＣ２４ Ｖ断によりＡＣ１００ Ｖ断制御 |
| 端子部 | ＡＣ１００ Ｖ：スクリューレス端子（適合線種 Ｃｕ単線φ１．２～２ ｍｍ） ＤＣ２４ Ｖ：Ｍ３．５ねじ端子 バリアー間隔８ ｍｍ（適合線種 Ｃｕ単線またはより線，渡り配線可） |
| 使用温度範囲 | ０ ℃～＋４０ ℃ |
| 使用湿度範囲 | ８０ ％ＲＨ以下（ただし結露のないこと） |
| 仕上 | パネル：ＰＰＥ／ＰＳ樹脂 オフホワイト 塗装 ケース：ＡＢＳ樹脂 黒（マンセルＮ１．０近似色） |
| 寸法 | ４８（Ｗ）×１１０（Ｈ）×４５．７（Ｄ） ｍｍ |
| 質量 | ９０ ｇ |
| 付属品 | ユニット取付ねじＭ４×３５…２ |
| 適合ボックス | 露出：ＪＩＳ Ｃ ８３４０（１個用露出スイッチボックス，深さ５０ ｍｍ） 埋込：ＪＩＳ Ｃ ８３４０（中形四角塗代付きアウトレットボックス浅形およびスイッチカバー１個用） |
| 適合プレート | 【神保電器（株）製１連用３個口】 ＮＫシリーズ：ＮＫＰ－３ＵＦ ＰＷなど ＷＪＤシリーズ：ＷＪＤ－３ 【パナソニック（株）製プレート３コ用】 フルカラー：ＷＮ６００３Ｗ／ＷＮ６５０３９／ＷＮ７５０３など コスモシリーズ ワイド２１：ＷＴＦ７００３Ｗ／ＷＴＦ８００３／ＷＴＦ９２０３ |
（ご注意）電力容量、電流容量を超える機器を接続しないでください。また、必ず１５ Ａ以下の安全ブレーカーを接続してご使用ください。
■ 商品説明
【TOA】電源カットリレー (非常用放送設備) | E-17P
■ 商品仕様
| 製品名 | 【TOA】電源カットリレー (非常用放送設備) | E-17P |
|---|---|
| 型番 | E-17P |
| メーカー | TOA(株) |
